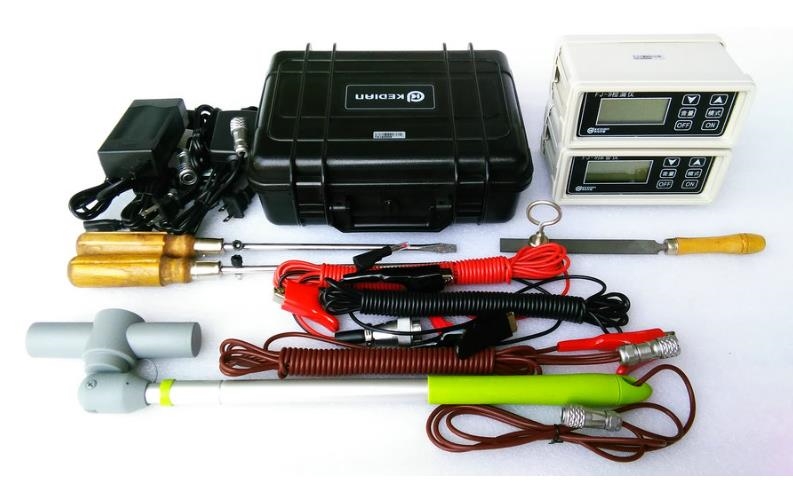

埋地管道防腐层探测仪是一款专业级检测设备，能够在不挖开覆土的情况下，精确探测埋地管线的位置、走向、深度、防腐层破损点及破损大小。该仪器采用平面化设计，键盘操作，一键多用，操作简便，适用于油田、化工、输油输气、水电供暖等领域的管道检测工作。


　　一、发射机操作步骤

　　1.发射机连接：将输出线插入发射机"输出"插座中，按"开"键显示ON，再按?键或?键开机。将输出线与管道连接，接地线与大地接地棒相连，与管道走向90°放开，打入地下。接地线不要跨越其他管线或放在另一根管线的顶部，否则发射信号会耦合到其他管线，可能引起误判。

　　2.发射接线地点选择：尽量避开多支路中心点，如计量站、联合站、集输站等管网四通八达的地方。这些地方不仅信号衰减快，而且当目标管线埋地很深时，接收机在地面收到的信号很弱，增加了探测难度。应尽可能选择单根管线处施加发射机信号，这样信号处于单向或双向传输，电流集中，探管检漏效果较好。

　　3.接地方式选择：发射机的地线有三种接线方式：单边接地、双边接地和远距离回路法接地。单边接地只在目标管线的一边接地，距离管道走向垂直方向10-20M处插入接地棒；双边接地即引出两根接地线，分别接入管线两边的大地中，需确保两边接地电阻相等；远距离回路法将发射线接管到一端，接地线延长接到管道另一端，该方法适用于特别复杂管网探测。

　　二、探管仪使用方法

　　1.管道位置探测：探测人员将探头插头插入探管仪接收机插座，打开接收机，调节增益。通过??键调节灵敏度高低，使表头显示有一定的静态信号。如果在发射机附近信号太强，增益已调到最小时信号仍然很强，需降低发射机功率。选择峰值法探测时，将探头平行于管道走向移动，在信号较强处即为管道位置。

　　2.深度测量：深度测量值是对管线中心而言，管线顶部的深度需减去管线的半径。对大口径的管线平面定位和测深，哑点均较宽，要进行修正，取哑点中心位置对管道定位和测深。管线测深正确与否，很大程度上取决于平面定位是否准确，测深处应选在单根管线直线段的中间，直线段长度应大于管线埋深的5倍以上。

　　三、埋地管道防腐层探测仪操作方法

　　1.检漏原理：采用"人体电容法"，用人体做探测仪的感应元件。当检漏员走到漏点附近时，仪器发出声响提示，当走到漏点正上方时，喇叭中的声音最响，示值最大，从而准确找到漏蚀点。仪器的两根检测线必须与人体有良好接触，人体不可与屏蔽层相碰，芯线与屏蔽层不可相碰，否则会造成探测仪失灵。

　　2.检漏操作：检漏时宜采用横向法，即探管员在管道上方行走，检测员离开管道行走，使仪器的检测线与管线方向保持垂直。探测仪显示的数值及音响大时，探管员所处的位置就是漏点位置。检漏精度可达≥0.5mm2，位置偏差≤5cm。

　　四、注意事项

　　1.环境要求：被测管线上覆土应该和管线有较好接触，新敷设的管线应在覆土后一段时间等土壤密实，跟管道充分接触后再进行检漏，否则效果不佳。发射机周围有一定区域内是盲区，此范围内接收机会收到来自发射机和管线两方面的信号，如需在此范围内探测，可延长发射线，将发射机移到稍远的地方。

　　2.信号识别：探管仪接收机在工作时，有时会在无管线处探测到有管线的假象。假象一般具有以下特征：假象处所测信号强度与管线实际位置不符；峰值法和零值法所测管线位置不重合；改变发射机发射信号注入点或接地线接地点，假象将会消失。如果峰值和零值标定位置相重合，可认为定位是准确。

　　3.接地检查：检查接地回路电阻，回路电阻应在数欧姆至百欧姆之间。当回路电阻过大，无法在目标管线得到理想信号时，可通过给地极浇水、增加地级数量、打深接地棒等办法降低电阻。对于戈壁、沙漠、冻土、过干土壤环境，可准备1-2m铁杆，尽可能深入扎入地下，浇上盐水，这样接地效果较为理想。

　　通过以上规范操作，埋地管道防腐层探测探测仪能够准确完成管道位置探测、深度测量和防腐层破损点检测，为管道安全运行提供可靠保障。
